מיפוי אווירי עם רחפן – המדריך המקצועי המלא

מיפוי אווירי באמצעות רחפן (כטב"מ) הפך בשנים האחרונות לכלי עבודה מרכזי בענפי הבנייה, התשתיות, החקלאות והנדל"ן. הטכנולוגיה מאפשרת להפיק תוצרים מדידים ברזולוציה של עד 1 ס"מ לפיקסל, במהירות ובעלות נמוכה משמעותית לעומת מטוס מאויש. במאמר זה נסביר בדיוק מה כולל תהליך מיפוי אווירי עם רחפן, אילו תוצרים מקבלים, מה משפיע על הדיוק, ואיך בוחרים ספק מקצועי שיספק תוצאה אמינה ושמישה.

מה זה מיפוי אווירי עם רחפן?

מיפוי אווירי עם רחפן הוא תהליך צילום מתוכנן ושיטתי של שטח מהאוויר, שבו הרחפן טס במסלולים מוגדרים מראש ומצלם מאות ולעיתים אלפי תמונות בחפיפות קבועות. התמונות מעובדות בתהליך פוטוגרמטרי (Photogrammetry) ומומרות לתוצרים מדידים – מפת אורתופוטו (Orthophoto), מודל תלת-ממד, ענן נקודות ומודלי גבהים דיגיטליים.

חשוב להבין: אין מדובר ב"צילום יפה מהאוויר". מיפוי אווירי מקצועי דורש תכנון טיסה קפדני, גיאו-רפרנסינג (מיקום מרחבי מדויק של כל תמונה), ולעיתים שימוש בנקודות בקרה קרקעיות או טכנולוגיית RTK. המטרה היא להפיק מידע שניתן למדוד עליו – מרחקים, שטחים, נפחים וגבהים – ולא רק תמונה ויזואלית.

מה ההבדל בין צילום אווירי למיפוי לבין צילום רחפן רגיל?

ההבדל המהותי נעוץ במטרה ובשיטת הצילום. צילום רחפן רגיל – לתיעוד, שיווק או תדמית – מבוצע לרוב בזוויות חופשיות, ללא חפיפות מתוכננות וללא דרישות דיוק מרחבי. התוצאה היא תמונה או סרטון אטרקטיביים, אך לא ניתן למדוד עליהם דבר.

צילום אווירי למיפוי, לעומת זאת, מתבצע בגובה קבוע, במהירות אחידה, עם חפיפות קדימה (Forward Overlap) וצדדיות (Side Overlap) שנעות בין 70% ל-85%. המצלמה מכוונת בזווית אנכית (נאדיר), וכל תמונה מתויגת בקואורדינטות GPS. רק שילוב פרמטרים אלו מאפשר לתוכנת העיבוד הפוטוגרמטרי לבנות מודל גאומטרי תלת-ממדי שמייצג את המציאות בשטח.

למי מתאים שירות מיפוי שטח עם רחפן?

השירות מתאים למגוון רחב של סקטורים ושימושים – בכל מקום שנדרשת תמונת מצב מדידה, עדכנית ומהירה של שטח. באתרי בנייה, מיפוי אווירי משמש למעקב אחר התקדמות עבודות עפר והקמת מבנים. במחצבות ובאתרי חפירה, הוא מאפשר חישוב נפחי חומרים בדיוק גבוה. בתשתיות לינאריות כמו כבישים ומסילות ברזל, המיפוי מספק תכנון ובקרה על מסדרון הפרויקט.

בחקלאות מדייקת, הנתונים מהמיפוי משמשים לניטור יבולים ותכנון השקיה. יזמי נדל"ן משתמשים בתוצרים לשלבי תכנון ופיתוח. רשויות מקומיות, גופים ממשלתיים וגופים אקדמיים כמו מכון ויצמן ואוניברסיטת בן גוריון מסתמכים על מיפוי אווירי לצורכי מחקר, תכנון עירוני ושימור מורשת.

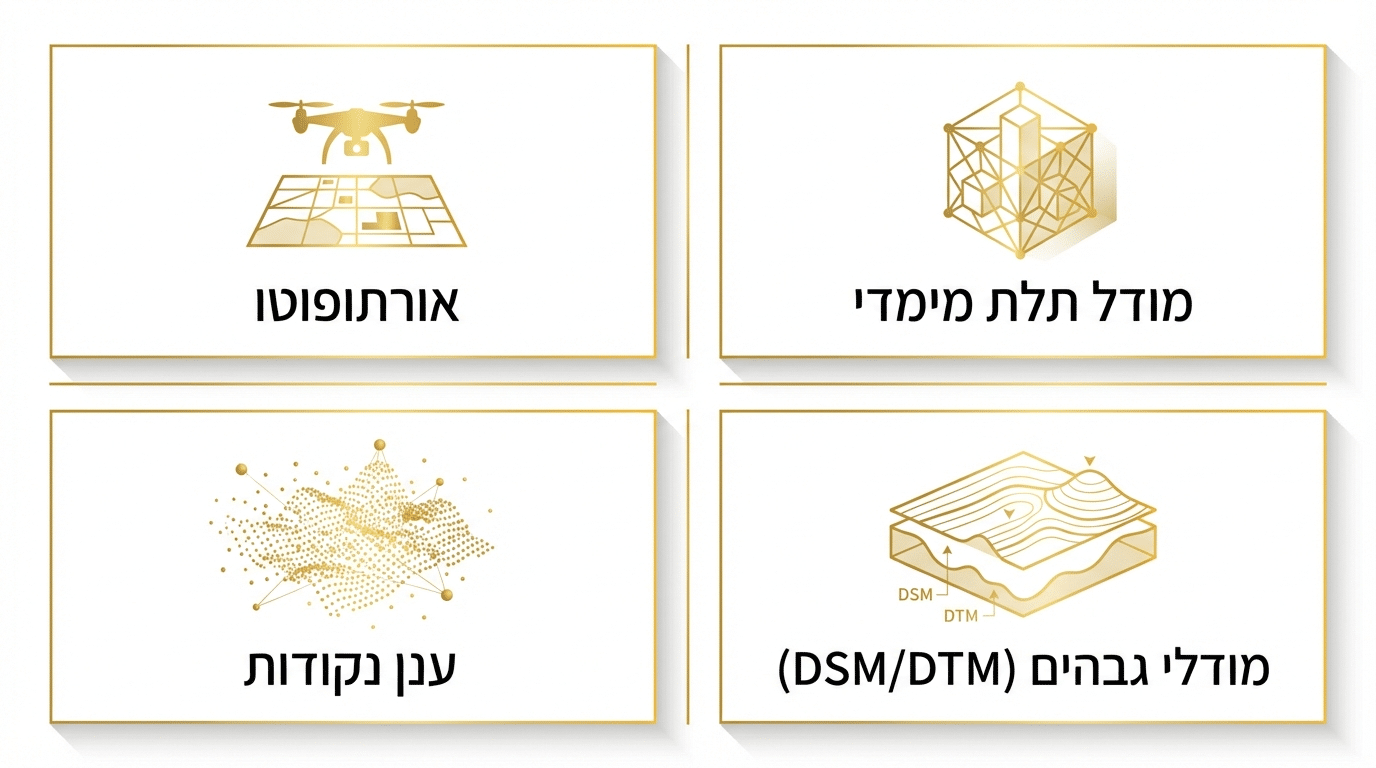

אילו תוצרים מקבלים מסקר מיפוי רחפן?

סקר מיפוי רחפן מניב מגוון תוצרים דיגיטליים, שכל אחד מהם משרת צורך מקצועי שונה. להלן התוצרים העיקריים שניתן לקבל מפרויקט מיפוי אווירי.

אורתופוטו – מה מקבלים ולמה זה שימושי

אורתופוטו היא מפת צילום אנכית מתוקנת גיאומטרית, נקייה מעיוותי פרספקטיבה, שבה כל פיקסל ממוקם במערכת קואורדינטות מדויקת. בפועל, מדובר ב"תמונת לוויין" ברזולוציה גבוהה מאוד – עד 1 ס"מ לפיקסל – שניתן למדוד עליה מרחקים, שטחים וזוויות ישירות. מכנף מספקת שירותי Mapping and Orthophoto Services עם אפשרות לחתימת מודד מוסמך כנדרש.

מודל תלת-ממד וענן נקודות – מתי צריך כל אחד

מודל תלת-ממד (3D Model) מאפשר צפייה באובייקטים בשטח מכל זווית, ביצוע חתכים ומדידות תלת-ממדיות. ענן נקודות (Point Cloud) הוא אוסף של מיליוני נקודות תלת-ממדיות המייצגות את פני השטח במדויק – כל נקודה מכילה קואורדינטות XYZ וצבע. מודל תלת-ממד שימושי יותר לוויזואליזציה ולהצגה, בעוד ענן נקודות מתאים למדידות הנדסיות מדויקות ולעבודה במערכות CAD. למידע נוסף על ענן נקודות וסריקת לייזר, ניתן לעיין במונחון המקצועי של ZBM.

מודלי גבהים (DSM/DTM) – שימושים נפוצים

DSM (Digital Surface Model) מייצג את גבהי פני השטח כולל כל האובייקטים שעליו – בניינים, עצים, תשתיות. DTM (Digital Terrain Model) מציג את פני הקרקע "החשופים" בלבד, לאחר הסרת אובייקטים. DSM שימושי לתכנון עירוני ולניתוח קו רקיע, בעוד DTM חיוני לתכנון ניקוז, עבודות עפר וחישוב נפחי חפירה או מילוי.

באילו פורמטים מקבלים את קבצי המיפוי?

בחירת הפורמט תלויה במי ישתמש בתוצרים. מתכנן שעובד במערכת CAD יזדקק לקבצי DXF או DWG. מנהל GIS יעדיף Shapefile או GeoJSON. אורתופוטו מסופק בדרך כלל כ-GeoTIFF, וענן נקודות בפורמטי LAS או LAZ. מודלים תלת-ממדיים נמסרים כ-OBJ או FBX.

ההמלצה: הגדירו מראש מי המשתמש הסופי – מודד, אדריכל, מנהל פרויקט או מהנדס – כדי שהספק יכין את הקבצים בפורמט הנכון ויחסוך לכם המרות מיותרות ואובדן מידע. מכנף מספקת את התוצרים בכל הפורמטים המקובלים בשוק, ומתאימה את סוג הפלט לצרכי הפרויקט הספציפי.

מה הדיוק של מיפוי עם רחפן, ומה משפיע עליו?

הדיוק במיפוי רחפן אינו נתון קבוע – הוא תוצאה של שילוב גורמים: גובה הטיסה (שמשפיע על רזולוציית הקרקע GSD), אחוזי חפיפה בין תמונות, שימוש ב-RTK/PPK, פריסת נקודות בקרה קרקעיות (GCPs), ותנאי השטח עצמם. מחקר שפורסם בכתב העת Remote Sensing מראה כי שילוב PPK עם GCPs מניב דיוק של סנטימטרים בודדים גם בפרויקטים נרחבים.

Accuracy מול Precision – למה זה קריטי ללקוחות

Accuracy (דיוק) מתאר עד כמה התוצאה קרובה לערך האמיתי בשטח. Precision (עקביות) מתאר עד כמה מדידות חוזרות מניבות תוצאות דומות – גם אם כולן "מוטות" מהאמת. בפרויקטים הנדסיים, הדיוק נבדק מול נקודות אימות עצמאיות ולא לפי "כמה התמונה נראית חדה". לכן חשוב לדרוש מהספק דוח בקרת איכות עם ערכי RMSE (שגיאת שורש ריבועית ממוצעת).

גורמים המפחיתים דיוק

צמחייה צפופה מסתירה את פני הקרקע ומשבשת מודלי DTM. משטחי מים מחזירים אור בצורה לא אחידה ומקשים על התאמת תמונות. רוח חזקה גורמת לרעידות ולטשטוש. טופוגרפיה תלולה דורשת תכנון טיסה מותאם כדי לשמור על GSD אחיד. ספק מנוסה יודע לזהות את הגורמים הללו מראש ולתכנן את הטיסה בהתאם.

האם חייבים RTK/PPK במיפוי אווירי עם רחפן?

RTK (Real-Time Kinematic) ו-PPK (Post-Processed Kinematic) הן טכנולוגיות שמשפרות את דיוק מיקום התמונות מהרחפן מרמת מטרים ספורים לרמת סנטימטרים. היתרון המעשי: פחות תלות בנקודות בקרה קרקעיות, זמן שטח קצר יותר, וחיסכון בעלויות מדידה.

עם זאת, לא כל פרויקט מחייב RTK. בניטור חקלאי שנתי או בתיעוד כללי של אתר, דיוק תפעולי של עשרות סנטימטרים עשוי להספיק. לעומת זאת, בפרויקטים הנדסיים, בחישוב נפחי חפירה או בעבודה מול מודד מוסמך – RTK הוא כמעט הכרחי.

מתי RTK מספיק ומתי צריך גם נקודות בקרה

כשמטרת הדיוק היא ברמת 3–5 ס"מ ופריסת GCPs בשטח מורכבת (למשל באתר פעיל או בטופוגרפיה קשה), RTK לבדו עשוי להספיק לחלק מהפרויקטים. כשנדרש דיוק של 1–2 ס"מ או כשיש צורך באימות בלתי תלוי, משלבים RTK עם נקודות בקרה. על מנת להגיע לדיוקים גבוהים במיוחד, מכנף עושה שימוש בטכנולוגיית RTK מובנית ברחפנים – קראו עוד על צילום אווירי מעוגן RTK מרחפן: למוצרי מיפוי מדויקים במיוחד.

האם צריך נקודות בקרה קרקעיות (GCP), וכמה שמים?

נקודות בקרה קרקעיות (Ground Control Points) הן נקודות שמסומנות פיזית בשטח ונמדדות בדיוק גבוה על ידי מודד. הן משמשות לשני תפקידים: "עיגון" המודל הגיאומטרי לקרקע (כלומר, מוודאות שהמפה מתיישרת עם המציאות), ואימות הדיוק הסופי של התוצרים.

הכמות הנדרשת תלויה בגודל השטח, במורכבות הטופוגרפיה ובדרישות הדיוק. מחקר שפורסם ב-ScienceDirect בחן את הפריסה האופטימלית של GCPs למיפוי תלת-ממדי בדיוק גבוה, והראה שפריסה אסטרטגית (ולא בהכרח כמות גדולה) היא המפתח לתוצאות טובות. ללא GCPs, קשה להוכיח דיוק בפרויקטים רגישים – במיוחד כשנדרשת חתימת מודד מוסמך.

תהליך עבודה – מהאפיון הראשוני ועד קבלת התוצרים

פרויקט מיפוי אווירי מקצועי כולל מספר שלבים מוגדרים. הבנת התהליך מראש מסייעת ללקוח להכין את המידע הנדרש ולמנוע עיכובים.

אפיון צרכים – מה מודדים, למה, ובאיזה דיוק

השלב הראשון הוא הגדרת מטרת המיפוי: האם מדובר בחישוב נפחים, מעקב התקדמות, תכנון תשתית או תיעוד? מה יעד הדיוק הנדרש? אילו תוצרים ופורמטים דרושים? ומה לוח הזמנים? ככל שהאפיון מדויק יותר, כך נחסכות חזרות לשטח ועבודה כפולה.

לאחר האפיון, מתבצע תכנון הטיסה – קביעת מסלולים, חפיפות, גובה ומהירות – וכן קבלת אישורים נדרשים מרת"א ותיאום מול גורמים באתר.

צילום בשטח – חפיפות, מסלולים ותנאי סביבה

ביום הצילום, הרחפן מוטס לפי תוכנת תכנון משימה אוטומטית. נבדקים תנאי מזג אוויר (רוח, גשם, תאורה), ומוצבות נקודות בקרה קרקעיות אם הוגדר כך באפיון. הצילום עצמו נמשך בדרך כלל בין דקות ספורות למספר שעות, בהתאם לגודל השטח.

עיבוד פוטוגרמטרי ובקרת איכות

לאחר הצילום, התמונות מעובדות בתוכנות ייעודיות ליצירת התוצרים – אורתופוטו, ענן נקודות, מודלים תלת-ממדיים ומודלי גבהים. מכנף מבצעת בקרת איכות (QA) קפדנית שכוללת בדיקת RMSE מול נקודות אימות, בחינה ויזואלית של עיוותים, ווידוא שהתוצרים עומדים במפרט שהוגדר.

כמה זמן לוקח לקבל את התוצרים?

זמני האספקה נעים בין יום עסקים אחד למספר ימי עסקים, תלוי במורכבות הפרויקט. פרויקט קטן עם תוצרים בסיסיים (אורתופוטו בלבד) יכול להיות מוכן תוך 24 שעות מרגע קבלת הנתונים. פרויקט נרחב הכולל מודל תלת-ממד, ענן נקודות, מודלי גבהים ובקרת איכות מורחבת – עשוי לדרוש 3–5 ימי עסקים. מכנף מציעה זמינות גבוהה עם אפשרות להזמנה בטווח שעות ספורות, דבר המאפשר מענה מהיר גם לפרויקטים דחופים.

כמה עולה מיפוי אווירי עם רחפן (ומה משפיע על המחיר)?

המחיר נקבע על פי שילוב של גורמים: גודל השטח בדונמים, רזולוציה ודיוק נדרשים, מורכבות התיאומים (טיסה באזורים מוגבלים או בקרבת תשתיות רגישות), סוג התוצרים (2D בלבד או מודל תלת-ממד מלא), שימוש ב-RTK ונקודות בקרה, נגישות השטח ולוח הזמנים. מיפוי באמצעות כטב"מ זול משמעותית מהפעלת מטוס מאויש – עם רזולוציה גבוהה יותר.

אילו אישורים, רגולציה וביטוח צריך למיפוי אווירי?

הטסת כטב"מ למטרות מסחריות בישראל מחייבת עמידה בדרישות רגולטוריות מוגדרות. כל מטיס חייב להחזיק ברישיון והיתר הטסה מטעם רשות התעופה האזרחית (רת"א), הרחפן חייב להיות רשום, ונדרש ביטוח צד שלישי בתוקף. בנוסף, בחלק מהאזורים נדרשים תיאומי טיסה מול חיל האוויר, משטרת ישראל או רשות שדות התעופה.

טעויות נפוצות בבחירת ספק מיפוי רחפן

הטעות הנפוצה ביותר היא לבחור ספק על בסיס "צילום יפה" בלבד, בלי לבדוק אם הוא מסוגל לספק תוצרים מדידים. ספק שמציע מחיר נמוך מאוד אך לא מגדיר יעד דיוק, לא מבצע בקרת איכות ולא מציג רישיונות – עלול לספק תוצרים חסרי ערך הנדסי.

להבנה מעמיקה יותר של היתרונות בשימוש ברחפנים למיפוי, מומלץ לקרוא את המאמר על רחפנים ומיפוי.

שאלות נפוצות על סקר מיפוי רחפן

האם מיפוי רחפן יכול להחליף מודד מוסמך?

מיפוי רחפן משמש ככלי עזר מתקדם ומשלים לעבודת המודד המוסמך, אך אינו מחליף אותו. הרחפן מספק נתוני בסיס מדויקים ומהירים – אורתופוטו, מודלי גבהים וענן נקודות – שהמודד יכול להשתמש בהם ולחתום עליהם. מכנף מציעה אפשרות לאורתופוטו מעוגן RTK עם חתימת מודד מוסמך, כך שהתוצר עומד בדרישות הרגולטוריות.

האם ניתן לבצע מיפוי בתנאי מזג אוויר קשים?

לא. רוח חזקה, גשם או ערפל עלולים לפגוע בבטיחות הטיסה ובדיוק התוצרים. ספק מקצועי ידחה טיסה בתנאים לא מתאימים ויתאם מועד חלופי, במקום להתפשר על איכות או בטיחות.

האם רחפן מסוגל לכסות שטחים גדולים?

כן. עם תכנון נכון, רחפנים מכסים שטחים של מאות ואלפי דונמים באמצעות מספר טיסות רצופות. בשטחים גדולים במיוחד, ניתן להשתמש בכטב"מים בעלי טווח טיסה ארוך יותר או בשילוב של מספר ימי צילום.

מהם היתרונות של מיפוי רחפן על פני מיפוי ממטוס מאויש?

מיפוי ברחפן מציע רזולוציה גבוהה יותר (עד 1 ס"מ לפיקסל לעומת עשרות ס"מ ממטוס), עלות נמוכה משמעותית, זמינות מהירה (אפשר לטוס תוך שעות ולא ימים), וגישה קלה לשטחים קטנים או מורכבים שאינם כדאיים כלכלית ממטוס.

כמה זמן תקף תוצר מיפוי אווירי?

התוצר עצמו תקף לנצח – אך הוא משקף מצב בשטח ברגע הצילום. באתרי בנייה פעילים, מקובל לבצע מיפוי חוזר כל שבועיים עד חודש. בפרויקטים של ניטור ארוך טווח (חקלאות, סביבה), מומלץ מיפוי עונתי.

מעטפת שירות מלאה – מהשטח ועד לשכבת ה-GIS באתר שלכם

אחד הדברים שמבדילים שירות מיפוי מקצועי משירות חלקי הוא היכולת לספק מעטפת מלאה מקצה לקצה. מכנף פועלת כ-"One Stop Shop": מתכנון הטיסה דרך הצילום והעיבוד הפוטוגרמטרי, ועד ליצירת שכבות GIS, הטמעתן באתרי אינטרנט בתצוגות דינמיות, ואפילו אפליקציה אינטראקטיבית ללקוח. המשמעות היא שהלקוח לא צריך לתאם בין ספקים שונים – צלם, מעבד, מומחה GIS – אלא מקבל את הכל ממקום אחד. מכנף מתמחה במיפוי ומדידות באמצעות רחפן וכטב"ם עם 18 שנות ניסיון של המנכ"ל עמית רייס בתחום ה-GIS והמיפוי הדיגיטלי, ומספקת שירות בכל רחבי ישראל.
