רוב הלקוחות שמגיעים אלינו חושבים שמיפוי רחפן הוא רק "צילום יפה מלמעלה". בפועל, מדובר בתהליך הנדסי מדויק שמייצר נתונים שמחליפים שבועות של מדידות שטח ידניות. הסוד שאף ספק לא אומר לכם: האיכות האמיתית של הפרויקט נקבעת לא בטיסה, אלא בתכנון שקדם לה ובבקרת האיכות אחריה.
מיפוי קרקעות עם רחפן: מדריך מעשי לדיוק, תוצרים, תהליך ועלויות
מיפוי קרקעות עם רחפן הפך בשנים האחרונות לכלי מרכזי בידי מהנדסים, אדריכלים, יזמי נדל"ן, חקלאים ורשויות. במקום להסתמך על מדידות שטח ידניות ארוכות או על צילום אווירי יקר ממטוס מאויש, ניתן לקבל בתוך שעות תמונת מצב מדויקת של שטח שלם, כולל מודלים תלת־ממדיים, חישובי נפחים ותיעוד עדכני. במאמר זה נסקור בעומק כיצד התהליך עובד בפועל, אילו תוצרים מקבלים, מה משפיע על הדיוק, ואיך לבחור ספק שמבצע את העבודה בצורה מקצועית ובהתאם לדרישות הרגולציה בישראל.
מה זה מיפוי קרקעות עם רחפן וכיצד הוא משנה את פני השטח?
מיפוי קרקעות עם רחפן הוא תהליך פוטוגרמטרי שבו כלי טיס בלתי מאויש (כטב"מ) טס במסלול מתוכנן מראש מעל שטח מוגדר ומצלם מאות עד אלפי תמונות בחפיפה גבוהה. בניגוד לצילום אווירי "רגיל" שמטרתו אסתטית, כאן כל תמונה היא נתון הנדסי: מערכת העיבוד מזהה נקודות משותפות בין התמונות, משחזרת את המיקום התלת־ממדי של כל פיקסל, ויוצרת מודל מרחבי מדויק של השטח. התוצאה היא מיפוי אווירי שמשמש בסיס למדידות, תכנון וניתוח.
חשוב להבחין בין הרחפן ככלי תיעוד לבין הפעלתו כמערכת תעופתית מוסדרת. הרחפן מוגדר ככלי טיס בלתי מאויש, והפעלתו המסחרית בישראל כפופה לדיני הטיס ולפיקוח אגף פיקוח אווירי ברשות התעופה האזרחית. חברת מכנף מתמחה בתחום המיפוי ומדידות באמצעות רחפן ומשלבת ניסיון של 18 שנה ב-GIS עם רישיון רת"א מלא, כך שהמוצר הסופי הוא הנדסי ומדויק ולא רק תמונה יפה.
בתור מומחה עם 18 שנות ניסיון בתחום, אני יכול לומר בביטחון: ההבדל בין ספק טוב לספק רע אינו בציוד הרחפן, אלא בהבנה ההנדסית שמאחורי כל פרמטר של הטיסה ועיבוד הנתונים.
למי מתאים שירות מיפוי חלקות קרקע באמצעות רחפנים?
שירותי מיפוי חלקות קרקע מתאימים למגוון רחב של גופים: יזמי נדל"ן שצריכים תמונת מצב מהירה לפני רכישה או תכנון, מתכנני ערים ומהנדסי תכנון שזקוקים לרקע טופוגרפי עדכני, חקלאים שמנהלים שטחים גדולים ורוצים לאתר בעיות ניקוז או שינויי שטח, וחברות תשתיות שצריכות תיעוד "לפני" ו"אחרי" של פרויקט.
בכל אחד מהמקרים האלה, מיפוי אווירי משדרג את תהליכי ניהול קרקעות: במקום החלטות מבוססות הערכה, מקבלים נתונים מדידים. שילוב של שירותי מיפוי ואורתופוטו מקצועיים בתוך תהליך התכנון מאפשר לזהות מוקדם בעיות גבולות, סתירות בתב"ע, או צרכי הכשרת קרקע לפני שהן הופכות לעיכוב יקר בפרויקט.
יזם נדל"ן שהגיע אלינו לפני רכישת מגרש של 120 דונם קיבל תוך 48 שעות אורתופוטו מלא, מפת גבהים ותיעוד כל הריקים והנביעות בשטח. בעקבות הממצאים, הוא חסך יותר מ-2 מיליון שקל בהכשרת קרקע שלא היה מצפה לה.

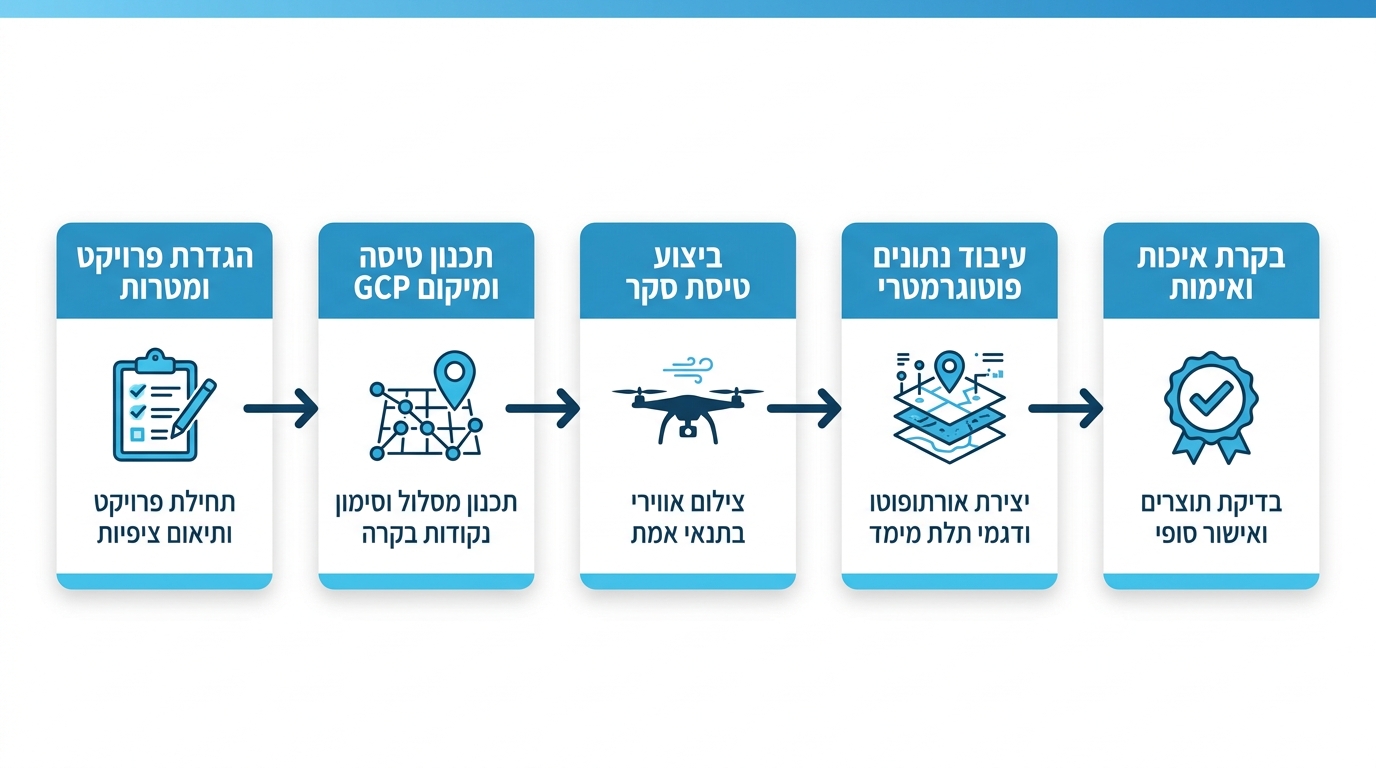

איך מתבצע סקר קרקע רחפן בפועל? שלבי העבודה
סקר קרקע רחפן איכותי אינו "להוציא רחפן ולצלם". הוא מתחיל באפיון מטרות מול הלקוח: מה הדיוק הנדרש, אילו תוצרים צריך, באיזו מערכת קואורדינטות, ומה רמת הפירוט. לאחר מכן מתכננים נתיב טיסה, פורסים נקודות בקרה קרקעיות (GCP) במידת הצורך, מבצעים את הטיסה תחת תנאי אור ורוח מתאימים, ומעבדים את הנתונים במשרד.
הרגולציה התעופתית בישראל דינמית, וטיוטות תיקון לתקנות מתפרסמות מעת לעת, כפי שניתן לראות במסמכי משרד התחבורה. ספק מקצועי יוודא עמידה בדרישות העדכניות לפני כל פרויקט.
תכנון הטיסה והגדרת פרמטרים טכניים
בשלב התכנון מגדירים גובה טיסה (שמשפיע ישירות על הרזולוציה הקרקעית – GSD), אחוזי חפיפה בין תמונות (לרוב 70%–80% חפיפה קדמית ו-60%–70% צידית), מסלולי טיסה ומספר פסים. תכנון לקוי של חפיפות עלול להוביל ל"חורים" באזורי השוליים או לאזורים שלא ישוחזרו כראוי בעיבוד התלת־ממדי, ולכן נדרש איזון בין זמן טיסה לאיכות התוצר.
חפיפה של 75% ויותר בין תמונות היא לא "בזבוז" – היא הגורם הבודד שהכי משפיע על איכות ענן הנקודות בשטחים עם מרקם חזותי חלש, כמו שדות חרושים או חניונים סלולים.
עיבוד נתונים ובקרת איכות במשרד
לאחר הטיסה, התמונות נטענות לתוכנת עיבוד פוטוגרמטרי שמייצרת ענן נקודות צפוף, רשת משולשים (Mesh), אורתופוטו ומודלי גבהים. מסמכי המרכז למיפוי ישראל מגדירים את הטרמינולוגיה המקובלת לתוצרים אלה. בקרת איכות כוללת השוואה לנקודות אימות עצמאיות (Checkpoints) שלא שימשו בעיבוד, ובדיקה של רציפות המודל לאורך כל השטח.
בקשו מהספק דוח בקרת איכות עם שגיאות RMS על נקודות אימות עצמאיות. מדובר במדד אובייקטיבי לדיוק – ולא בהצהרה שיווקית.
עד כמה מיפוי רחפן מדויק והאם הוא מחליף מודד מוסמך?
הדיוק נע בין סנטימטרים בודדים לעשרות סנטימטרים, תלוי בטכנולוגיית המיקום, גובה הטיסה, פריסת נקודות הבקרה ותנאי השטח. עם רחפן RTK ו-GCP מתאימות, ניתן להגיע לדיוק מוחלט של 2–5 ס"מ במישור ובגובה – רמה המספיקה לרוב צרכי התכנון, חישוב נפחים, ניטור פרויקטים ותיעוד מצב קיים.
עם זאת, חשוב להבין שמיפוי בעלויות קרקע לצורכי רישום משפטי, חלוקת נחלות או פעולות מול לשכת רישום מקרקעין דורש מודד מוסמך. הליך רישוי המודדים מבחין בין מיפוי טכני לבין מדידה מוסמכת. בפרויקטים שמשלבים רחפן ומודד, הרחפן מספק את הכיסוי הרחב במהירות, והמודד חותם על מסמכים שדורשים אסמכה משפטית.

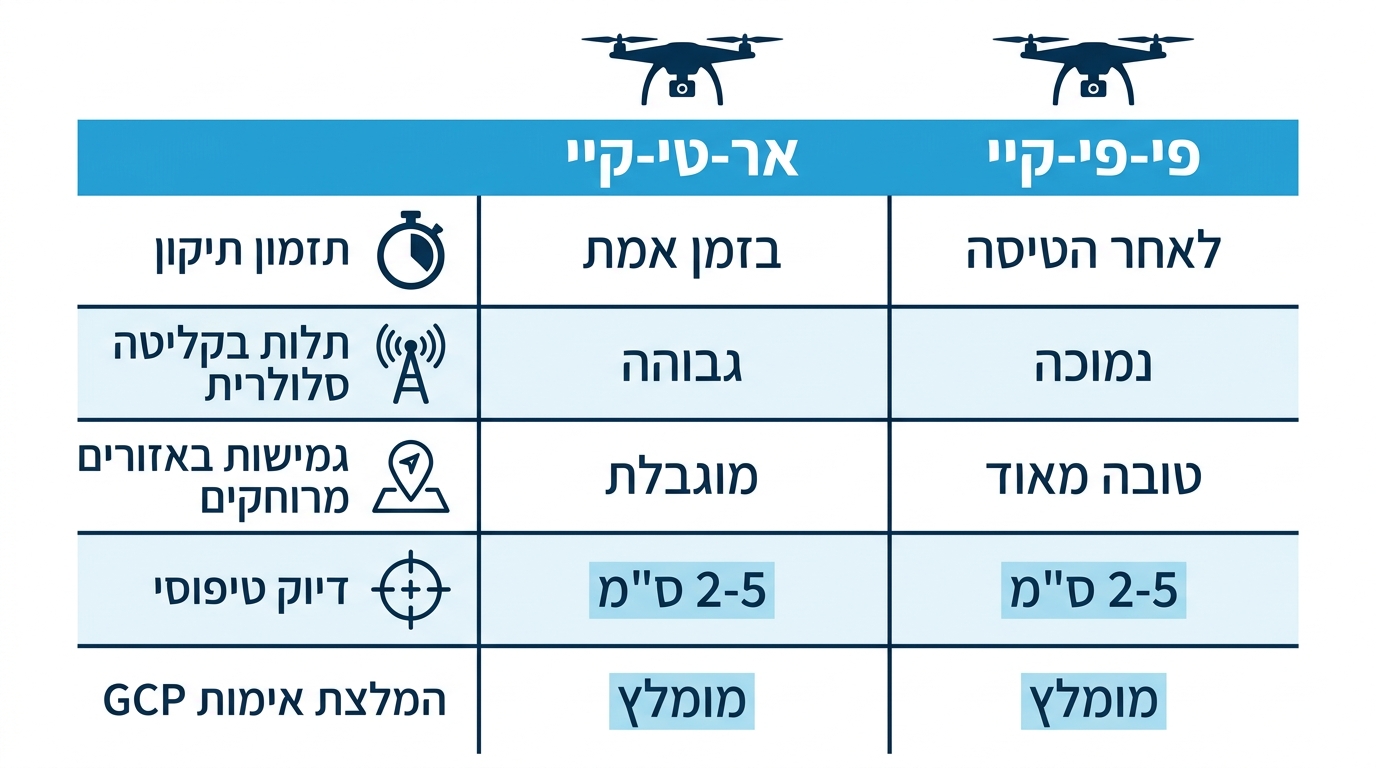

מה ההבדל בין RTK ל-PPK וכיצד הם משפיעים על הדיוק?
RTK (Real-Time Kinematic) ו-PPK (Post-Processed Kinematic) הן שתי שיטות לתיקון מיקום ה-GPS של הרחפן ברמה הסנטימטרית. ב-RTK התיקון מתבצע בזמן אמת תוך כדי הטיסה, באמצעות תקשורת רציפה עם תחנת בסיס או רשת תיקונים סלולרית. ב-PPK, הרחפן מתעד את המיקומים הגולמיים, והתיקון מתבצע במשרד אחרי הנחיתה.
בפועל, RTK נוח יותר כשיש קליטה יציבה, ו-PPK עדיף באזורים מרוחקים או עם הפרעות אלקטרומגנטיות. השוואה מהירה:
אילו תוצרים הנדסיים מקבלים ממיפוי אווירי?
תוצרי מיפוי אווירי מגוונים, וכל אחד מהם משרת מטרה אחרת. אורתופוטו משמש למדידות שטחים ולתיעוד ויזואלי, DSM (Digital Surface Model) מתאר את פני השטח כולל מבנים וצמחייה, DTM (Digital Terrain Model) מנסה לייצג את הקרקע "הנקייה", וענן הנקודות הוא הבסיס לחישובי נפח וניתוחים תלת־ממדיים. מסמכי מרכז ה-GIS באוניברסיטה העברית מפרטים את ההבחנה בין סוגי המודלים האלה ושימושיהם במערכות מידע גיאוגרפי.
אורתופוטו – המפה המצולמת המדויקת
אורתופוטו הוא תמונה אווירית שעברה תהליך "יישור" אורתוגונלי – ביטול עיוותים שנובעים מזווית הצילום ומשינויי גובה בקרקע. התוצאה היא תמונה שכל פיקסל בה במיקום הגיאוגרפי המדויק שלו, וניתן למדוד מרחקים ושטחים ישירות עליה. ברזולוציה של עד 1 ס"מ לפיקסל, אורתופוטו מרחפן מספק רמת פירוט שלא ניתן להשיג ממטוס מאויש בעלות סבירה.
ענן נקודות (Point Cloud) ושימושיו בחישובי נפחים
ענן נקודות הוא אוסף מיליוני נקודות תלת־ממדיות שמייצגות את פני השטח. במחצבות, אתרי בנייה וערמות עפר, הוא מאפשר חישוב נפח מדויק על ידי השוואה למשטח ייחוס או למדידה קודמת. ביצוע מדידות חודשיות באותה מתודולוגיה נותן ללקוח שליטה תפעולית על תנועת חומר באתר.
תרחיש לדוגמה: מעקב אחר אתר חפירה לאורך 6 חודשים
נניח אתר תשתית פעיל בשטח של 80 דונם. בחודש הראשון מבצעים סקר ייחוס מלא: אורתופוטו ב-1.5 ס"מ/פיקסל, ענן נקודות צפוף, ו-DTM. כל חודש מבוצעת טיסה חוזרת באותם פרמטרים. ההשוואה בין הסקרים מספקת ללקוח דוח חודשי של נפחי חפירה ומילוי, איתור אזורים שלא קודמו לפי לוח הזמנים, ותיעוד מצב לצרכי חשבונאות. החיסכון מול מדידות שטח חוזרות הוא משמעותי, והמהירות מאפשרת קבלת החלטות בזמן אמת.
טעויות נפוצות שצריך להימנע מהן בפרויקט מיפוי
מהניסיון שלי בעבודה עם מאות לקוחות, הטעות הקריטית ביותר היא בחירת ספק ללא רישיון רת"א תקף. זה לא עניין טכני בלבד – זו חשיפה משפטית ישירה של הלקוח עצמו.

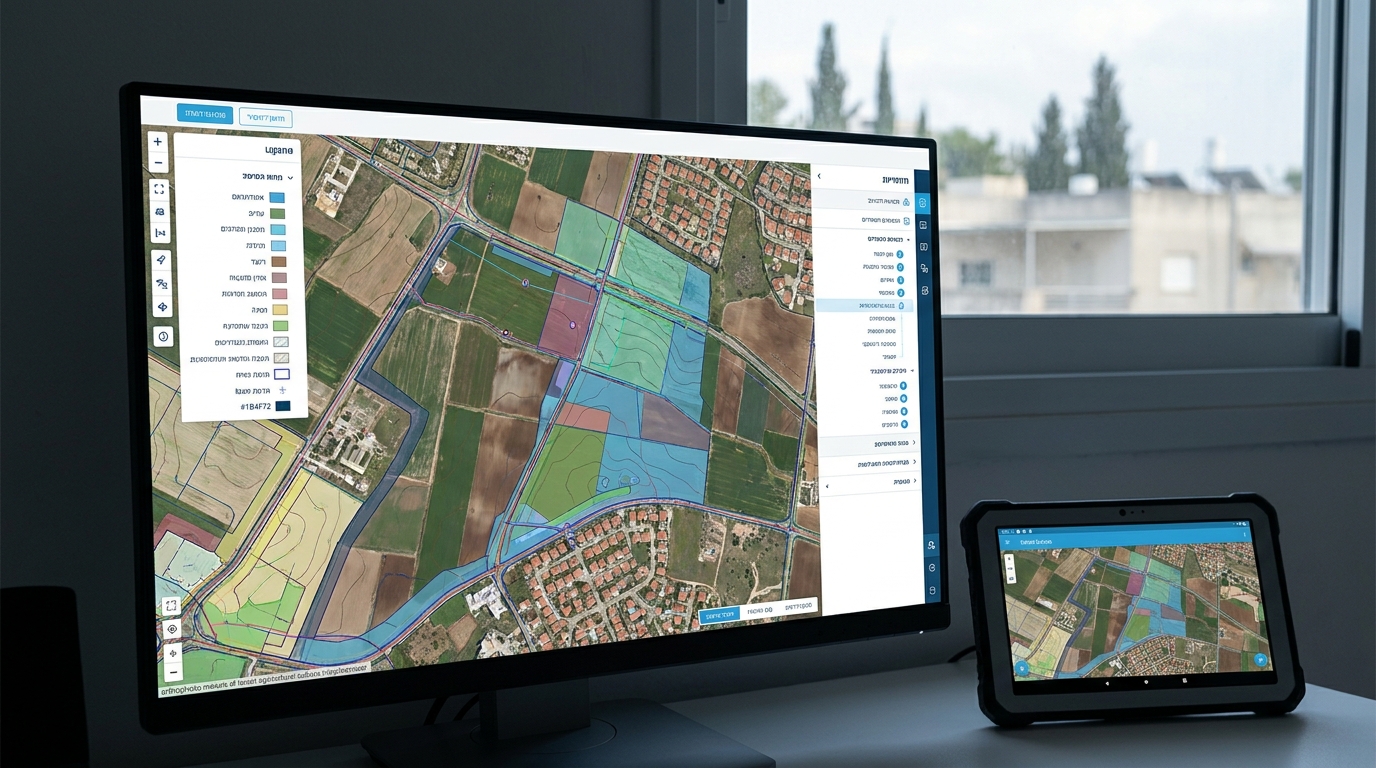

כיצד משלבים את תוצרי המיפוי במערכות GIS?
תוצרי מיפוי הופכים לבעלי ערך אמיתי כשהם משולבים במערכת מידע גיאוגרפית. אורתופוטו, DTM וקווי גובה מיובאים כשכבות נפרדות, ומעליהן ניתן להניח שכבות תכנון, גבולות תב"ע, תשתיות תת־קרקעיות ועוד. הגדרת GIS ושימושיו כפי שמתוארת באקדמיה ממחישה את הערך של ניתוח רב־שכבתי. בנוסף, ה-API של אתר המפות הממשלתי מאפשר שילוב נתונים רשמיים בתוך אפליקציית GIS פנימית של הארגון. מכנף מספקת תוצרי GIS גם בתצוגה דינמית מבוססת ענן, כך שצוותי שטח ומשרד עובדים על אותה תמונה.
שיטת One Stop Shop של מכנף – מהטיסה ועד הענן:
- אפיון צרכים הנדסיים מדויק – מה הלקוח צריך לבצע עם הנתונים
- תכנון נתיב טיסה מותאם לדרישות הדיוק
- ביצוע טיסה בפיקוח בטיחות מלא ובהתאמה לרגולציה עדכנית
- עיבוד פוטוגרמטרי מבוקר עם דוח שגיאות RMS
- מסירת תוצרים בפורמטים מותאמים לתוכנות הלקוח
- שילוב ב-GIS ומסירת גישה לפלטפורמת ענן
מהן המגבלות של מיפוי קרקעות עם רחפן?
למרות היתרונות, יש מגבלות שצריך להכיר. צמחייה סבוכה ועצים גבוהים מקשים על יצירת DTM אמין, כי הקרקע עצמה מוסתרת. מזג אוויר – רוח חזקה, גשם, או ערפל – יכול לדחות טיסה. אזורים אסורים לטיסה, כולל סמיכות לשדות תעופה ומתקנים ביטחוניים, דורשים תיאומים מראש או חלופות. רשימת המפעילים האוויריים המורשים של רת"א היא נקודת הפתיחה לבחירת ספק חוקי. ספק ללא רישיון מסחרי חושף את הלקוח לאחריות משפטית במקרה של תקרית.
- השטח גדול מ-5 דונם ומצריך כיסוי מלא
- נדרש דיוק של 5 ס"מ ומעלה
- השטח אינו נמצא בתוך אזור סגור לטיסה
- אין דרישה לחתימת מודד מוסמך על המסמכים
- יש צורך בתוצרים דיגיטליים לשילוב ב-GIS או CAD
אם ענית "כן" על 3 מהסעיפים ויותר – מיפוי רחפן הוא הפתרון הנכון לכם.
צורך עסקי מול פתרון: כיצד מכנף עונה על דרישות שונות
"מהתובנות שצברתי כיועץ מוביל בתחום, הלקוחות שמשיגים את ה-ROI הגבוה ביותר ממיפוי רחפן הם אלה שמתחילים עם אפיון ברור של מה הם רוצים לעשות עם הנתונים – לא רק מה הם רוצים לצלם."
שאלות נפוצות מקצועיות על מיפוי קרקע ברחפן
בחירת ספק וצעד הבא בפרויקט שלכם
בחירה של חברת מיפוי אווירי משפיעה ישירות על איכות הפרויקט, על העמידה בלוחות זמנים ועל החשיפה המשפטית של הלקוח. ספק עם רישיון רת"א, ניסיון מוכח ב-GIS וגישת One Stop Shop – מתכנון ועד מוצר סופי – מצמצם סיכונים ומאפשר לכם להתמקד בליבת העבודה. לקוראים שרוצים להעמיק ביישומים מעשיים מומלץ לעיין בהמדריך המלא ליתרונות ויישומים של מיפוי אווירי באתר מכנף.
יש לכם פרויקט שדורש מיפוי קרקע מדויק, תיעוד מצב קיים או סקר חוזר לאורך זמן? נשמח להבין את הצרכים ולהתאים פתרון מקצועי. לתיאום שיחת ייעוץ ללא עלות חייגו 053-7316886, שלחו מייל ל-info@michnaf.co.il או פנו אלינו דרך דף יצירת הקשר באתר מכנף.
עמית רייס הוא מנכ"ל ובעלים משותף של חברת "מכנף – טכנולוגיות מיפוי ושירותים אוויריים", המומחית בצילום ומיפוי רחפנים. רייס, בעל ניסיון של כ-18 שנה בתחומי ה-GIS והמיפוי הדיגיטלי, מוביל את החברה במתן שירותים לעיריות, תשתיות וחקלאות, תוך הטמעת טכנולוגיות רחפנים מתקדמות. תחת הנהגתו, מכנף ביצעה מעל 500 פרויקטים מיפוי מוצלחים ברחבי הארץ, עם רישיון רת"א מלא ודיוק של עד 1 ס"מ לפיקסל.
